Calcul - Monolithe de Mussolini

Categorie Mégalithe 1
Categorie Mégalithe 2





Description - Mégalithe

Données d'entrées :

- Masse du Bloc : 291T calculé
- Matière : Marbre de Carrare (2.770Kg_m3 ; Dureté 3 sur Mohs)
- Masse du caisson de protection : 25T calculé (pour du chêne)
- Méthode de déplacement : Frottement Bois sur Bois par la Technique : "Lizzatura" ou "Luge en Bois"
- Distance parcourue : 11km






Détails - Mégalithe

Masse du Monolithe

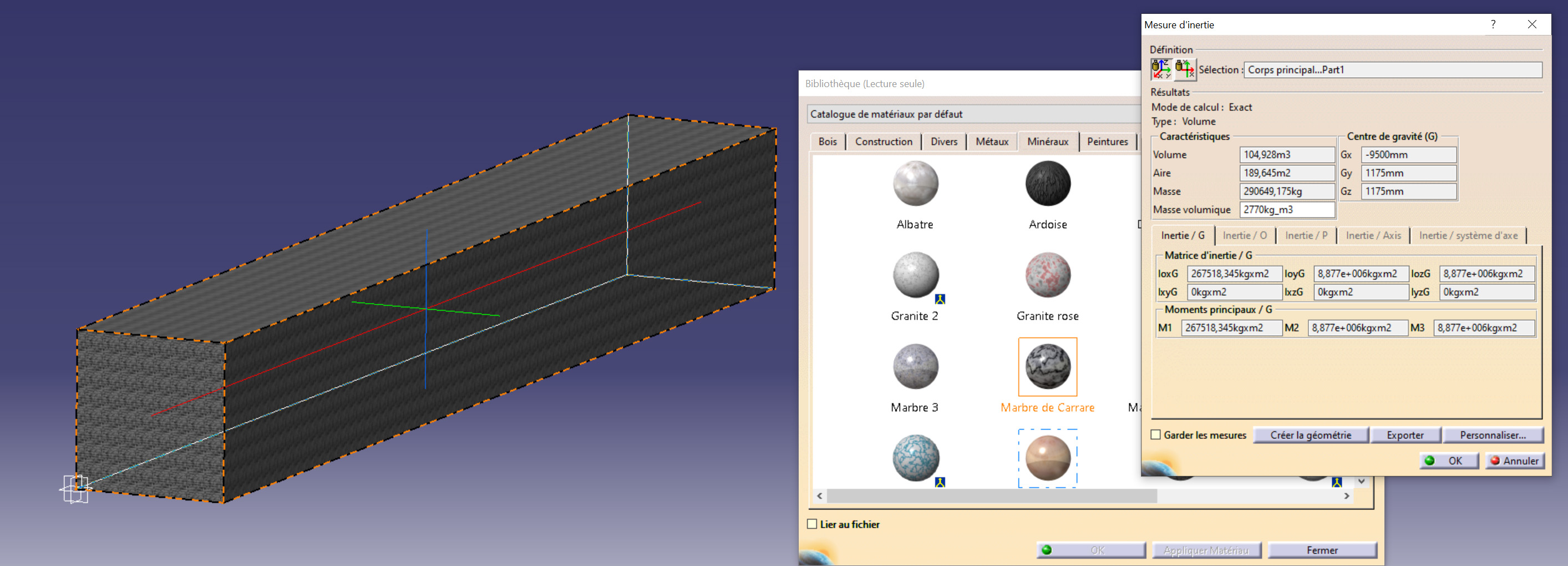

La masse est annoncé à 300T, mais la modélisation sous CATIA V5 disposant de la masse du Marbre de Carrare (2770Kg_m3) donne 291T pour les dimensions suivante :

  • Longueur : 19m
  • Largeur : 2.35m
  • Hauteur : 2.35m

etude_mussolini_masse

Le caisson de protection pour le transport est annoncé à 50T, ce qui donne donc 340T, nous retiendront cette valeur pour l'étude.

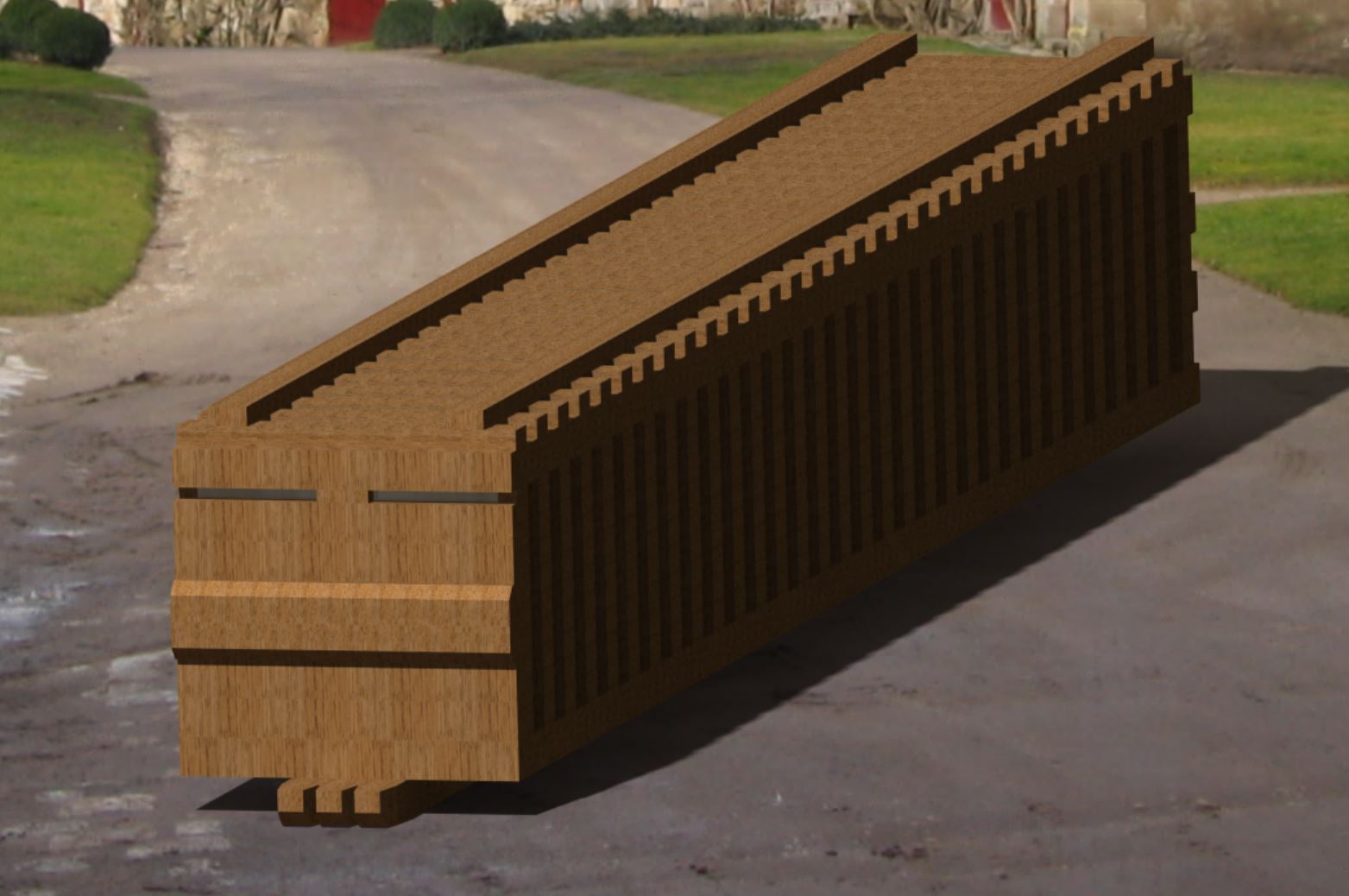

Masse du Caisson

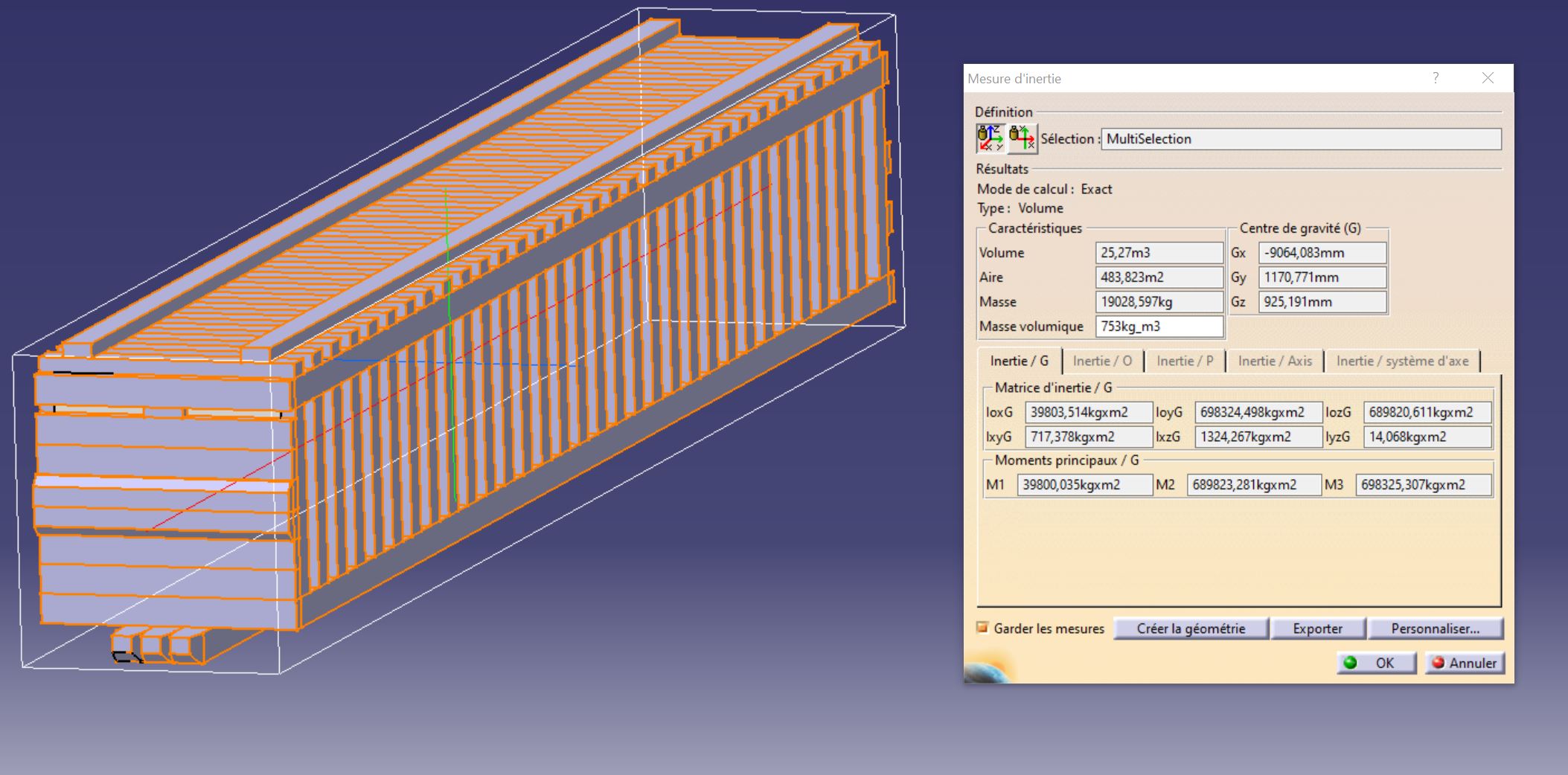

La modélisation 3D du caisson en bois donne 19T sans la visserie métal pour du chêne (753 Kg/m3). Et 12,6T pour du Pin (500Kg/m3).

Nous sommes loins des 50T, même sans la visserie en métal. Nous prendrons 25T pour l'étude, soit le cas le plus défavorable.

poids_coffrage



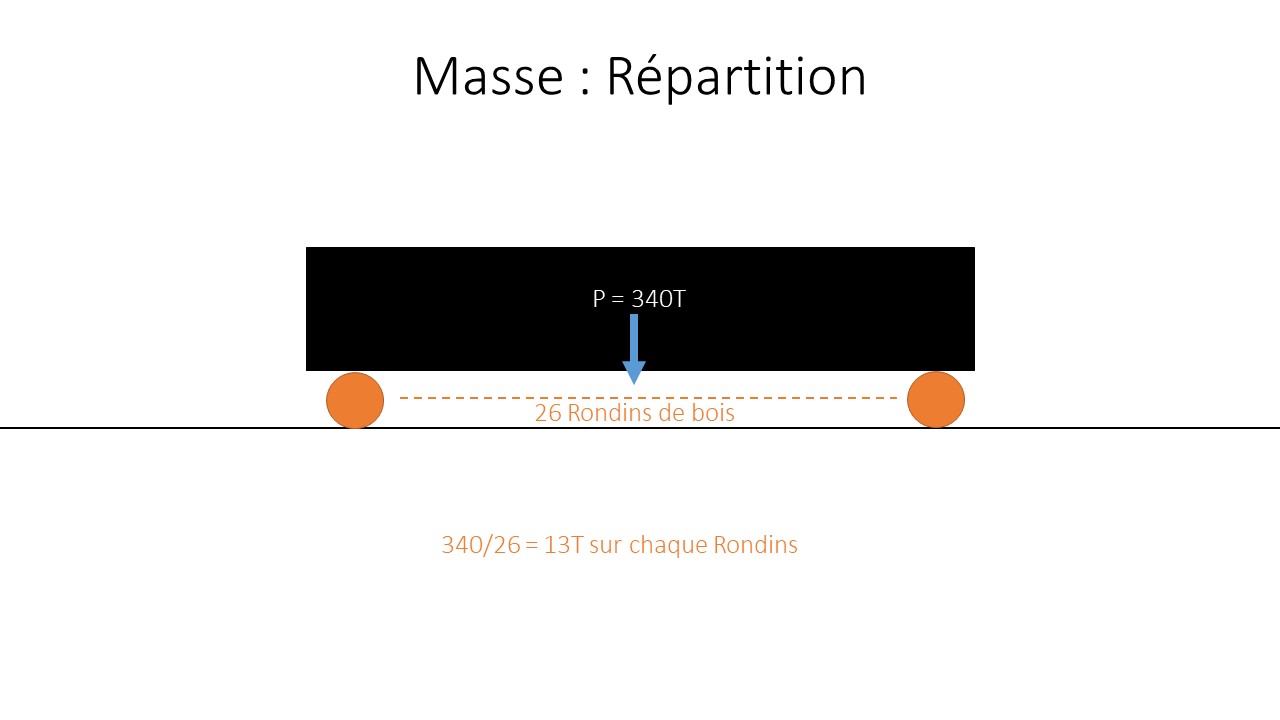

Répartition de la Masse

Masse Total = 291 + 25 = 316T Bloc et Caisson.

Sur les photos du Monolithe, nous pouvons compté environ 26 rondins de bois, nous partons sur cette valeur. Ce qui donne 12.15 Tonnes par rondins de bois.

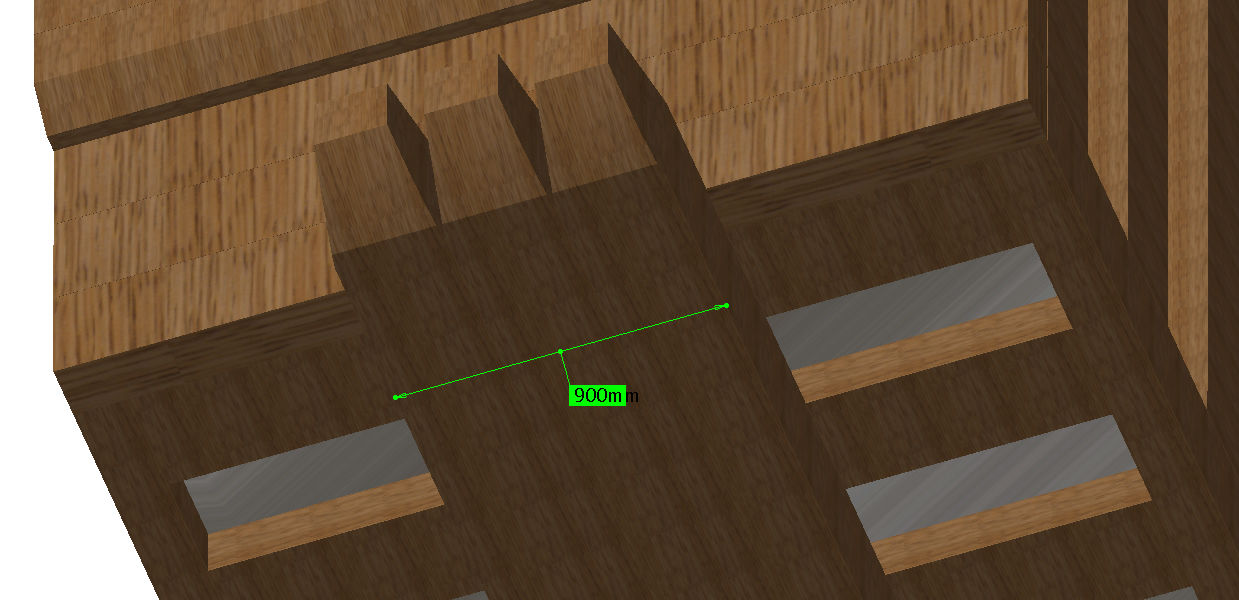

Le dessous du Bloc est composé de 3 luges de 900mm d'épaisseur :

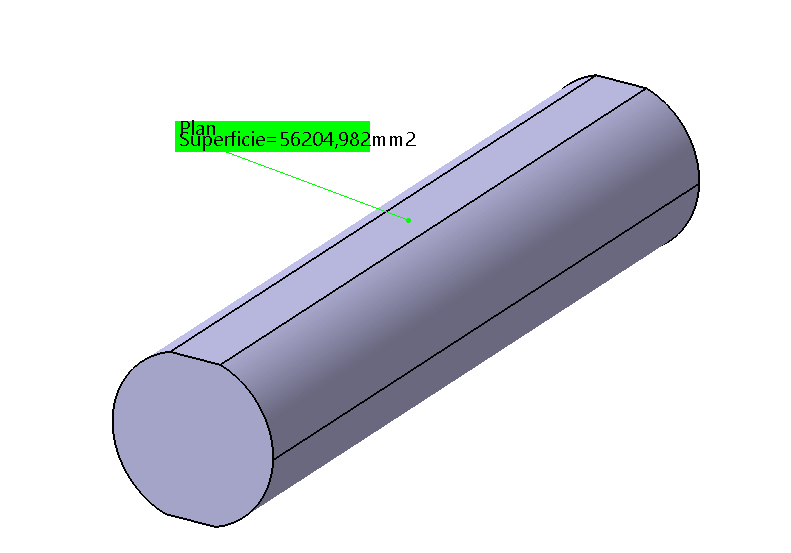

Un rondin écrasé de 5% sur 900mm donne 56 000mm² de surface:

rondin_5pc

Donc P=F/S donne P = (12 150*9.81)/56200 = 2.12 Mpa.

Comme vue ici : Limite de compression du Bois en Radial pour le transport Mégalithique, le bois peut supporté des pression considérable, nous sommes ici très loin des capacités maximum du bois.

Nous considérons donc ici que les rondins s'écrase seulement de quelques %.



Poulie Simple mobile - Câble - 72 Boeufs

Voir Palans/Poulies - Frottements et Poulie.

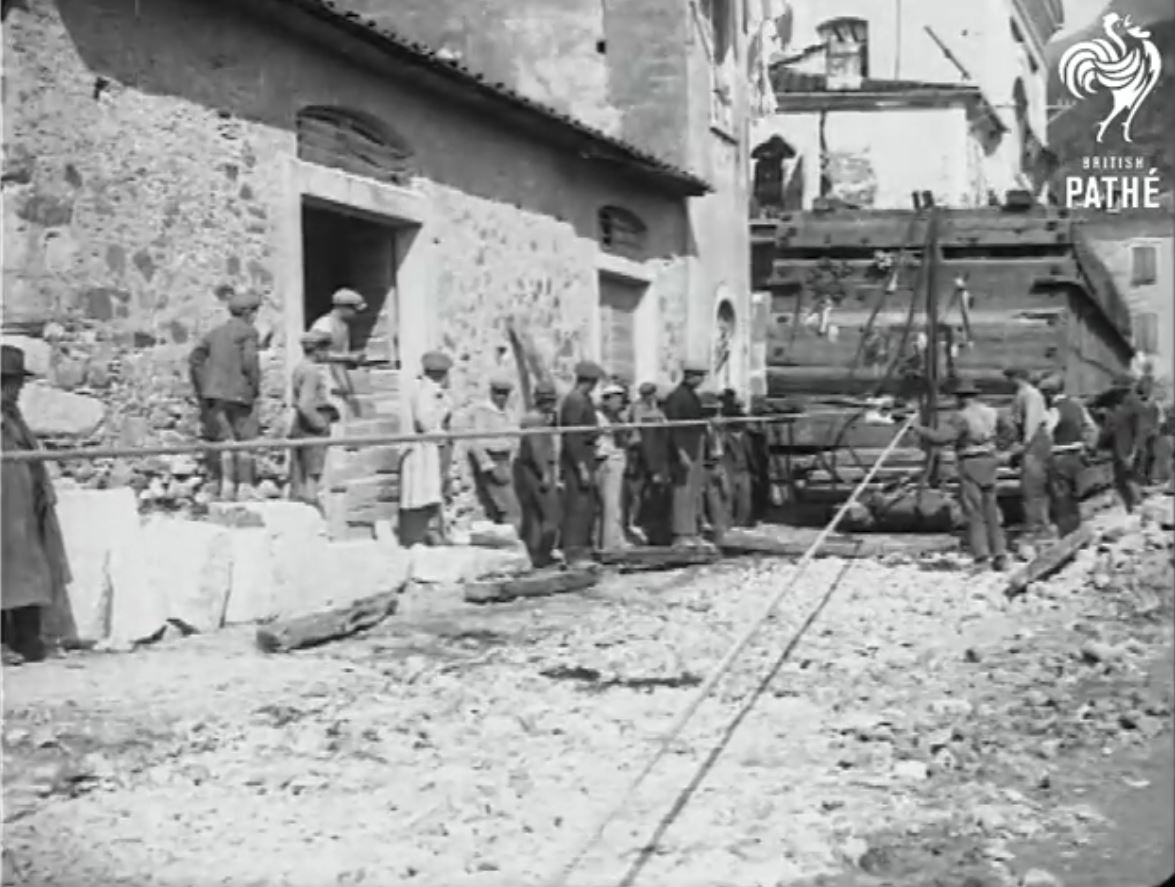

Une Poulie Simple mobile à été employé pour tracter le Bloc. On peut voir sur la Vidéo Monolithe Mussolini - MONOLITE 1929 CAVE DI MARMO DI CARRARA LIZZATURA ISTITUTO LUCE la poulie avec une corde fixé (à droite) et l'autre mobile attaché au 72 boeufs (à gauche).

poulie_mobile_mussolini

Les Boeufs sont estimé à 400Kg, ont peu estimé à partir de là à 850N le travail fournie Maximum :
Capacité de travail du zébu, de l’âne et du cheval - Table de performances à l’effort
Sur la vidéo les 72 boeufs semblent fournir leur maximum pour le démarrage en régime statique.

72 Boeufs peuvent donc fournir 61 200N Maximum en traction.

Au vu des fortes charges, les hypothèse suivantes sont émises :

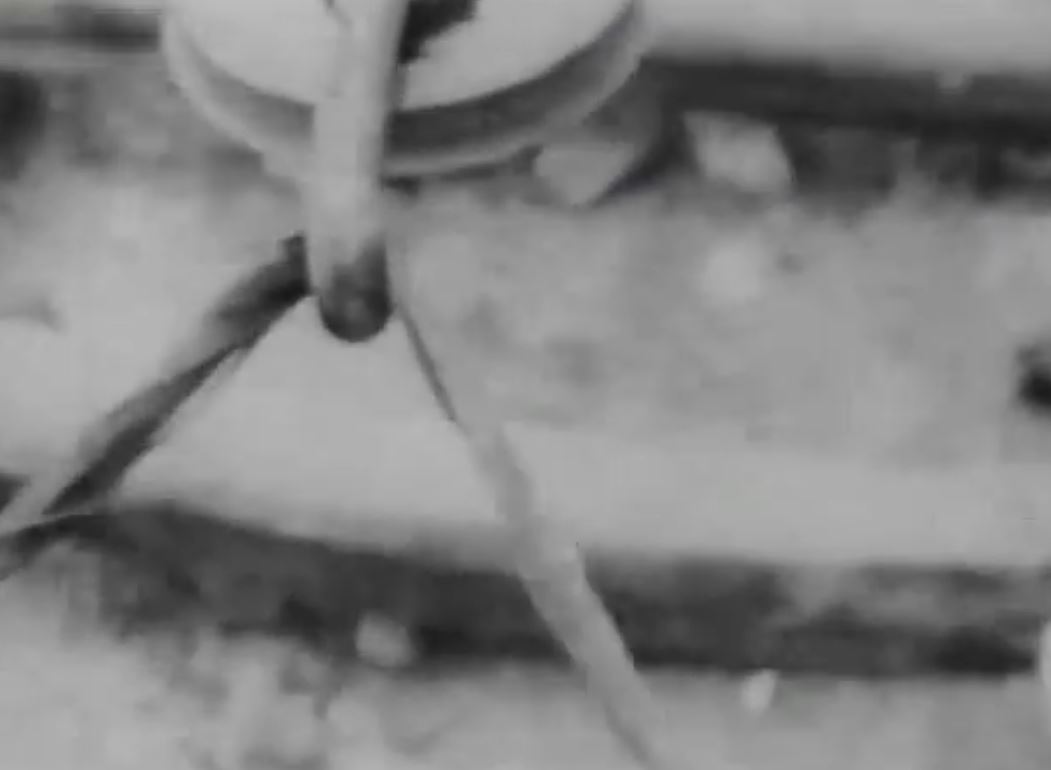

-Poulie de 200mm de diamètre. Voir Palans/Poulies - Frottements.
-Liaison par frottement. Voir Liaisons mécaniques avec frottement.
-Câble Acier 6 torons de 36 fils de 24mm de diamètre (6 800Kg en utilisations et 34 200Kg en rupture) Voir Câble moderne Acier.

mussolini_poulie_video

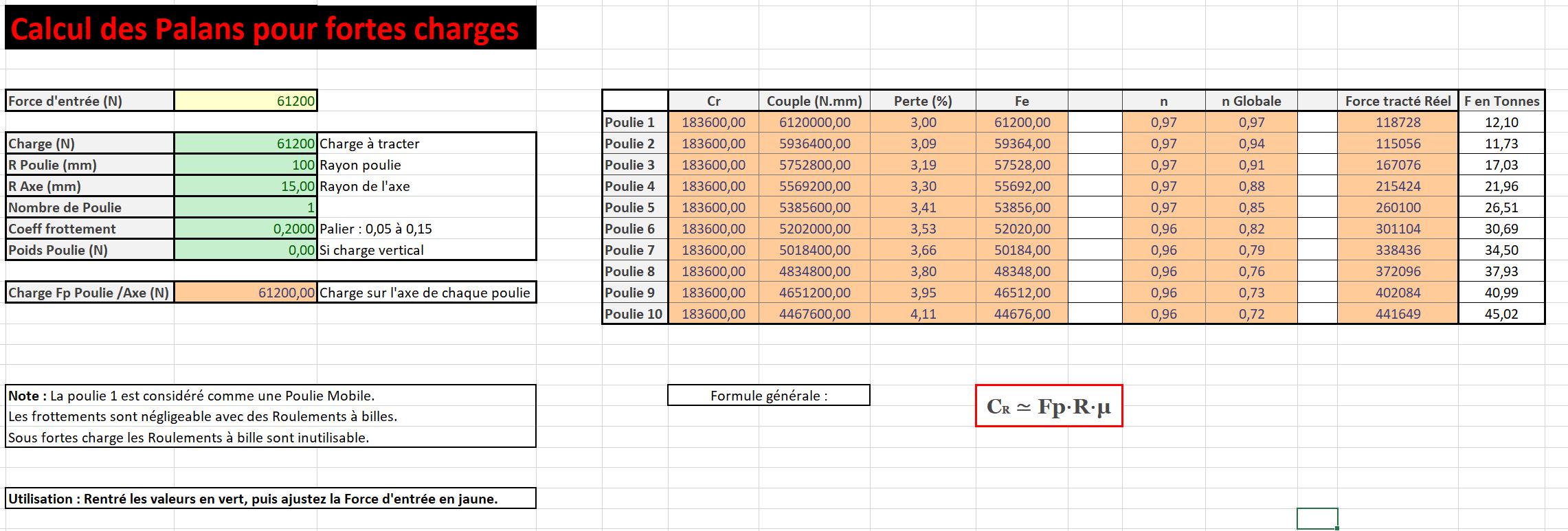

Le rendement de la poulie est estimer à 0.97, donc la force de traction est de : 118 728N soit 12.10T. Voir : Excel : Calcul des Palans pour fortes charges

excel_palans_mussolini



Coeff. de frottement sur rondins de bois et Force de Traction du Bloc

Appliquons les Coeff. trouvé de façon expérimentales sur le Bloc de 316T : Force de traction (newton) = Poids (Kg) * G * f  (Liaisons mécaniques avec frottement)
Avec f = 0.44 (frotté au savon selon Morin en statique)

F = 340 000 * 9.81 * 0.44 = 1 364  000N

Le calcul théorique démontre ici une ENORME erreur, la force nécessaire pour tiré le Bloc est 11.5 fois plus grande que la force fournie possible par les 72 boeufs.

Théorie : Voir Liaisons mécaniques avec frottement (Coeff. de frottement en application Mégalithique avec le Bois).

Nous partiront donc sur les valeurs trouvé ici par ce cas réels, car les testes de laboratoires ne semble pas pouvoir fournir de façon exact des valeurs théoriques dans ce cas précis.

Donc : 119 000/(316 000*9.81) = 0.038 pour f

Si cette théorie est juste, nous découvrons ici une capacité remarquable du bois : sa capacité à s'imprégner du savon et permettre un excellent coefficient de frottement de 0.038.

Nous pouvons déduire un hypothétique f en régime dynamique de 2/3 = 0,027

Résumons pour f :
Bois sur bois en Statique frotté au savon : 0.040
Bois sur bois en Dynamique frotté au savon : 0.027
