Transport - Calculs - Technique "Lizzatura" - Solution 1 : Hommes seuls

Categorie Mégalithe 1
Categorie Mégalithe 2





Description - Mégalithe

Technique par frottement : "Lizzatura" ou "Luge en Bois", tracté seulement par des Hommes et sans utilisation de poulies ou cabestans.

Technique simple pouvant être utilisé par la plupart des Civilisations Antiques, seul du bois, des cordes et du savon sont nécessaires à cette technique.

Nous partons de l'Hypothèse que les civilisations ayant réalisé ses prouesses était des Ingénieurs spécialisés, donc les techniques étudié sont faisable à grande échelle de façon industrielle, avec de bon Cs (Coefficient de sécurité).

Les 2 plus importantes contraintes sont :

  • Résistance des cordes
  • Nombres de rangées d'hommes pouvant êtres placés


Données d'entrés:
-50 Hommes Max. par rangée (Transport - Calculs des Cordes).
-Corde en chanvre de 35mm ; 12 900 N Max par Corde.
-Rangée de 1000mm de largeur (Transport - Calculs de l'encombrement des Hommes).
-Coeff. de frottement sur rondins de bois : Statique frotté au savon : 0.038 ; Dynamique frotté au savon : 0.019. (Calcul - Monolithe de Mussolini).
-Bloc :  Granit, Marbre (2.770Kg_m3 ; Dureté 7/3 sur Mohs)



Formule générale :

Force de traction (newton) = Poids (Kg) * g * f

g = 9.81
f = Coeff. de frottement (Liaisons mécaniques avec frottement)






Détails - Mégalithe

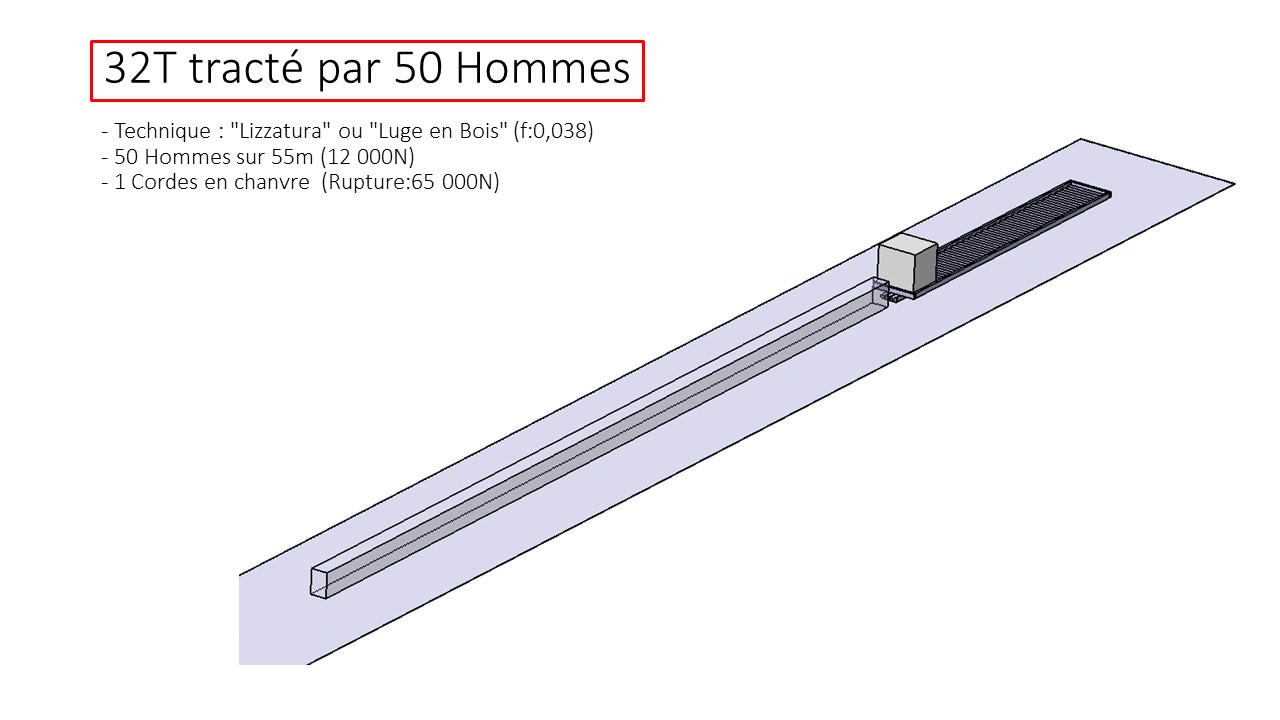

Technique "Lizzatura" - Solution A : Hommes seuls - 1 Rangée - 50 Hommes - 32T

Si une rangée de 50 Hommes tractent un Bloc :

Poids (Kg) = Force de traction (newton) / (f *g) = (240*50)/(0.038*9.81) = 31 500Kg

Une rangée de 50 hommes sur 55m peuvent donc tracté un Bloc de 32T. Technique facile sans difficulté majeur.

hommes_seuls_32t

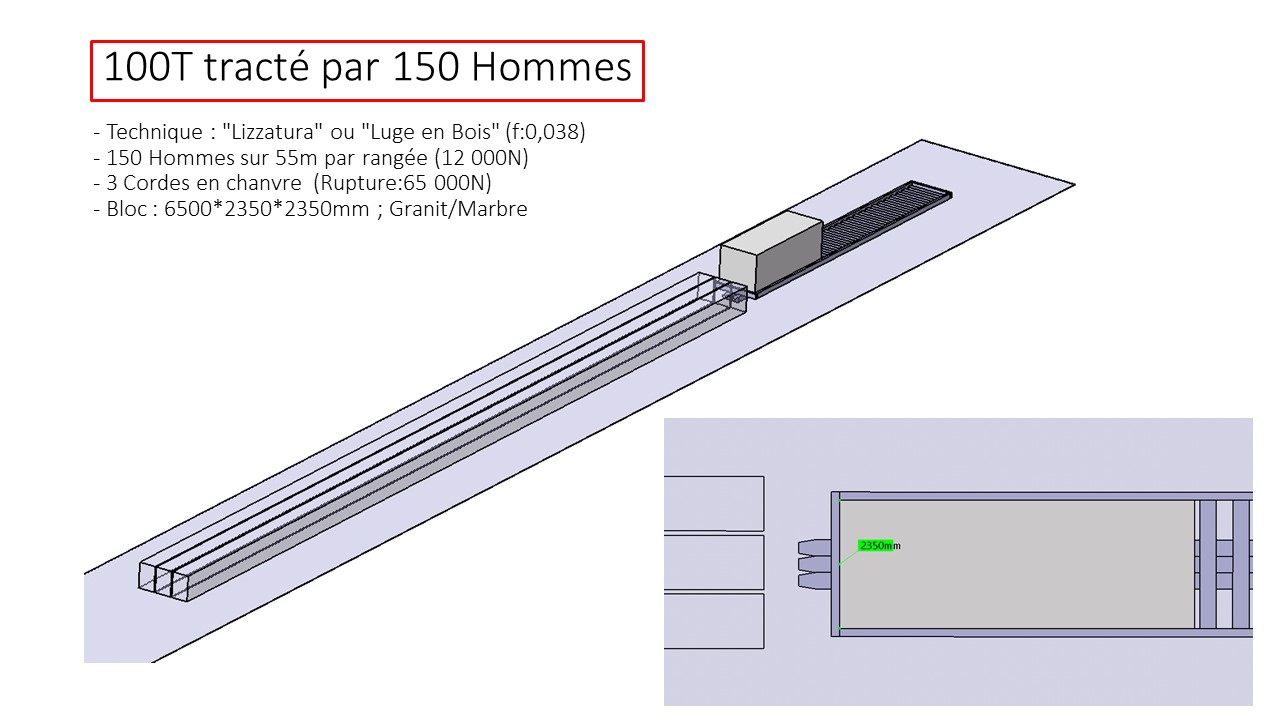

Technique "Lizzatura" - Solution B : Hommes seuls - 3 Rangées - 150 Hommes - 100T

Si 3 rangées de 50 Hommes tractent un Bloc :

Poids (Kg) = Force de traction (newton) / (f *g) = (240*150)/(0.038*9.81) = 96 500Kg

150 Hommes peuvent donc tracté un Bloc de 100T. Technique facile sans difficulté majeur.

hommes_seuls_100t

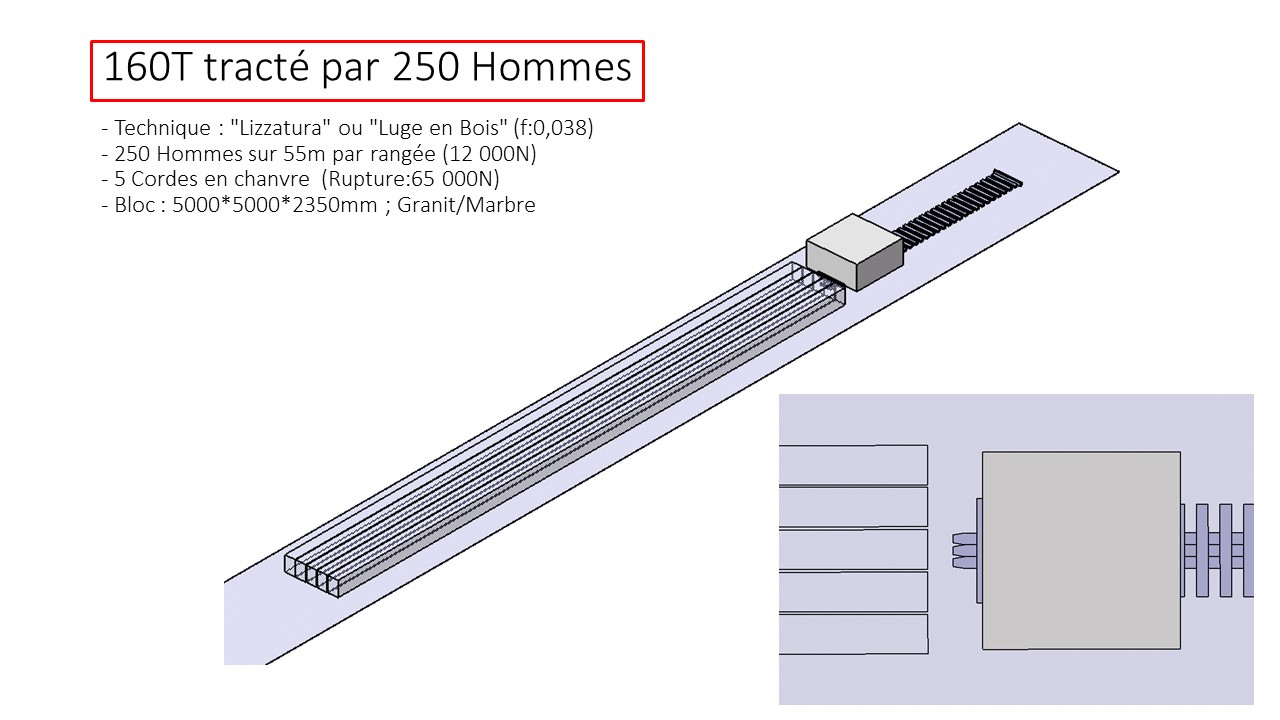

Technique "Lizzatura" - Solution C : Hommes seuls - 5 Rangées - 250 Hommes - 160T

Si 5 rangées de 50 Hommes tractent un Bloc :

Poids (Kg) = Force de traction (newton) / (f *g) = (240*250)/(0.038*9.81) = 161 000Kg

250 Hommes peuvent donc tracté un Bloc de 160T. Cette solution nous semble peu probable pour les raisons suivantes :

  • Bloc carré rarement utilisé dans les constructions dû à une largeur minimum pour placer les rangées d'hommes.
  • Une société qui est capable de mettre 250 hommes pour juste un Bloc, extraire, taillé, monté et assemblé à surement trouvé et utilisé la poulie.
  • Difficulté à passé sur les chemins dû au 5m de largeur.

hommes_seuls_160t





Calcul avec Pentes

Voir Pente - Statique Graphique.



Conclusion

Cette étude démontre la faisabilité de la techniques "Lizzatura" appliqué sans poulies ni autres système d'aide mécanique. 100T est tous à fait faisable facilement pour des société primitives, au delà de 100T nous trouvons cela peu probable pour des raisons techniques, car des peuples primitifs capable d'extraire/transporter/tailler/monté/assembler des Blocs de 100T ont forcément dû trouvé la poulie, qui est est un des systèmes mécaniques les plus simple et facile à trouver/mettre en oeuvre.
