Description - Mégalithe

Une poulie est une machine simple, c'est-à-dire un dispositif de mécanique élémentaire. Elle est constituée d'une pièce en forme de roue servant à la transmission du mouvement. La poulie est utilisée avec une courroie, une corde, une chaîne ou un câble et la forme de la jante étant adaptée aux cas d'utilisation.

On donne parfois (en voile) le nom de poulie à une moufle contenant une poulie à gorge, laquelle prend le nom de réa, la chape (la partie fixe) composée de deux joues est parfois équipée d'un anneau métallique destiné à frapper un cordage, le ringot. Il existe des poulies simples, ou à réas multiples.

Invention
La plus ancienne représentation connue d'une poulie se trouve sur un bas-relief assyrien daté de 870 avant notre ère. Le mécanisme est évoqué et décrit par Héron d’Alexandrie au ier siècle dans son ouvrage Μηχανική (Mechanikè - trois livres sur les moyens de soulever des objets et sur leur centre de gravité).

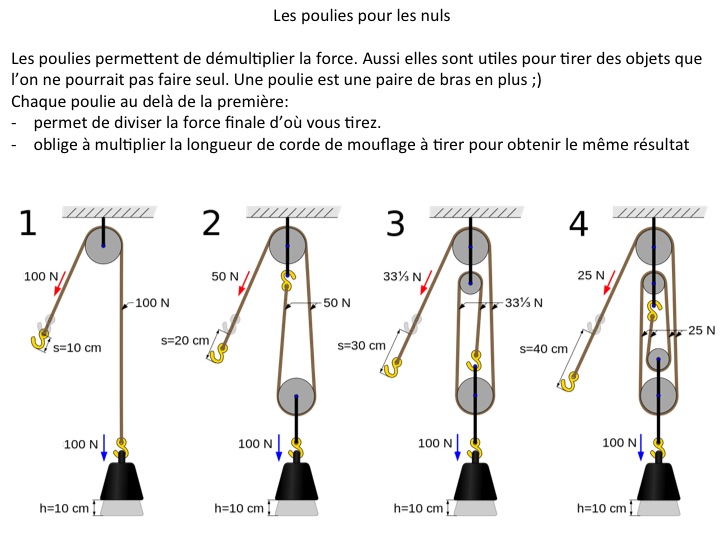

Poulies simples
Il existe beaucoup de manières d'utiliser les poulies. Quand on emploie une seule poulie pour faire un travail, on dit qu'on a une configuration de poulie simple.

Le déplacement d'une charge est le cas d'utilisation le plus courant d'une poulie : une charge est accrochée à une extrémité d'une corde passant par une poulie fixée à un support, en exerçant une force suffisante à l'autre extrémité, on déplace la charge. Cette configuration est appelée poulie simple fixe.

Une poulie simple fixe n'a l'avantage mécanique que de pouvoir exercer la force dans une direction différente à celle du déplacement, la force qui doit être appliquée est la même que celle qui est requise pour déplacer l'objet sans la poulie.

Le point d'ancrage doit supporter la force nécessaire au déplacement de l'objet plus la force de traction, soit environ deux fois cette force. En cas de levage — point d'ancrage au-dessus de la charge — cette force correspond au poids de l'objet (selon la direction de traction, on appelle cela l'« effet poulie », bien connu des alpinistes).

poulie_simple_r1



Poulie simple mobile
Une autre façon d'utiliser une poulie est de la fixer à la charge, de fixer une extrémité de la corde au support et de tirer avec l'autre extrémité, pour déplacer à la fois la poulie et la charge. Cette configuration est appelée poulie simple mobile ou poulie inversée.

La poulie simple mobile permet de réduire la force nécessaire au déplacement de moitié (le point d'ancrage supportant l'autre moitié), mais nécessite un déplacement de l'extrémité de corde tirée du double de la distance du déplacement de la charge.

poulie_simple_r2

(Source: Wikipédia ; sous Licence CC BY-SA 3.0)
